嘉立創EDA是一款高效的電子設計自動化(EDA)軟件，專為電子工程師和設計師提供專業的電路設計、仿真、布局與布線等功能。作為國內領先的EDA工具之一，嘉立創EDA提供了從電路原理圖設計到PCB(印刷電路板)設計、仿真驗證等全過程的解決方案，廣泛應用于通信、消費電子、汽車電子、工業控制等多個領域。嘉立創EDA提供了強大的電路原理圖設計工具，用戶可以快速繪制復雜的電路原理圖，并通過內置的仿真功能進行實時測試和驗證。更多精彩等您下載!

嘉立創EDA畫元器件方法

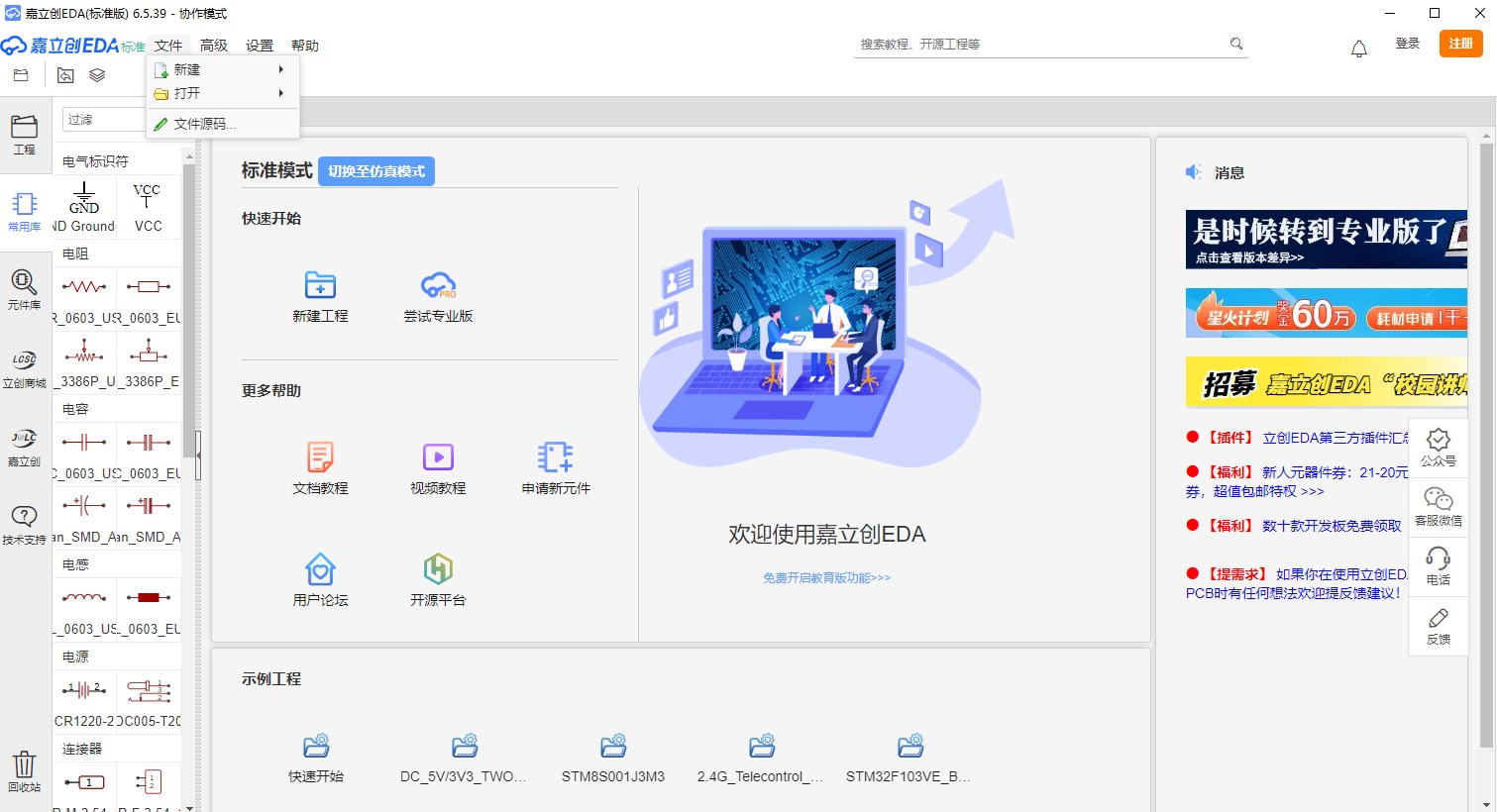

‌新建工程和原理圖‌：首先打開嘉立創EDA軟件，新建一個工程，并創建一個新的原理圖文件。‌

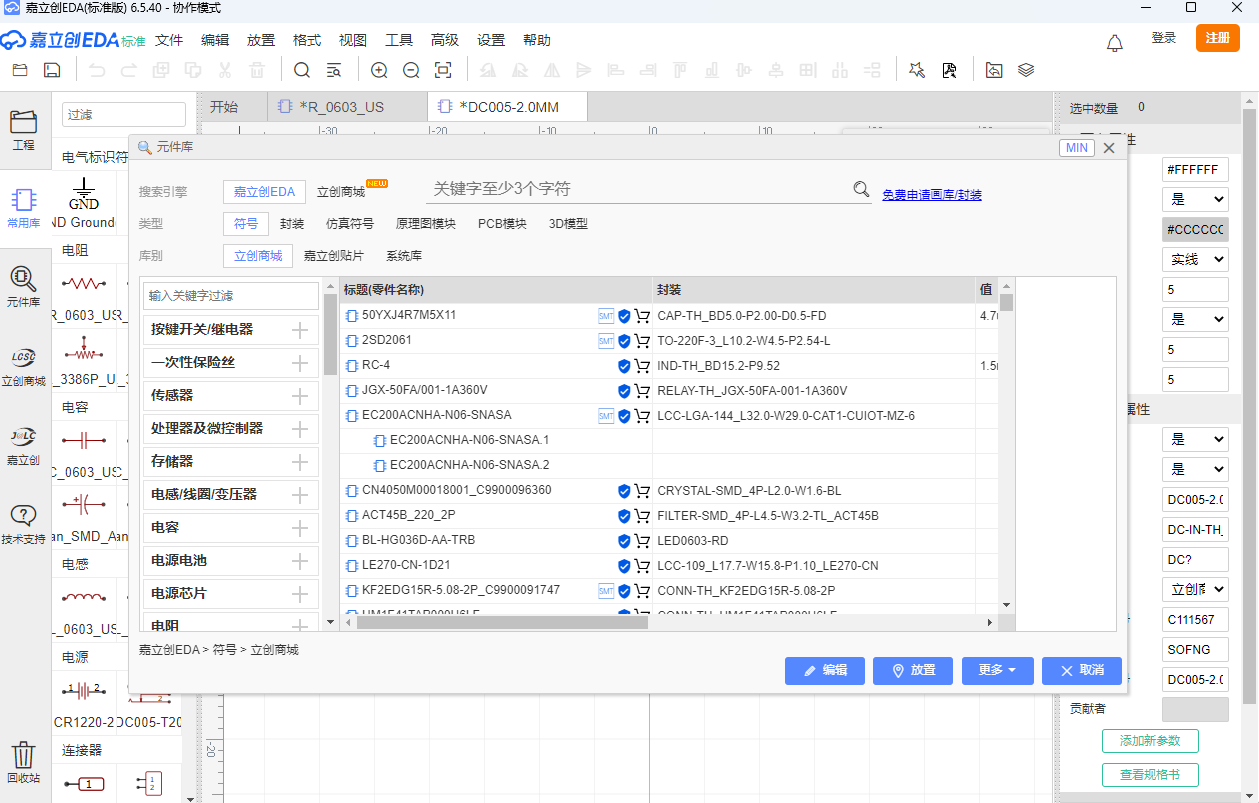

‌選擇元件‌：使用快捷鍵“Shift+F”打開元件庫，根據元件的名稱或編號選擇所需的元件。在元件庫中找到需要的元器件后，將其繪制到原理圖中。

‌元件布局和布線‌：將選定的元件放置在原理圖中，并進行布局。布線時盡量避免使用直角，因為直角可能會對信號造成影響。可以使用快捷鍵“W”或點擊單路布線進行布線。

‌調整線路屬性‌：右鍵點擊元件，選擇“元件屬性”，可以設置合適的線寬和調整絲印的位置，以便更直觀地顯示元件的使用情況。

‌加入淚滴和敷銅‌：淚滴的作用是防止導線斷裂，可以通過工具菜單欄設置。敷銅則是為了減小地線阻抗，提高抗干擾能力，降低壓降，提高電源效率。敷銅操作包括選擇圖層、設置網絡等進行敷銅。

‌檢查和預覽‌：完成設計后，進行錯誤檢查，確保沒有報錯。無誤后可以進行2D或3D預覽，查看設計的效果。

通過以上步驟，你可以在嘉立創EDA中成功繪制和設計元器件，并進行相應的布局和布線工作。

嘉立創EDA導出工程文件方法

‌導出PDF/圖片‌：執行菜單命令“導出-PDF/圖片”，打開PDF輸出設置向?qū)?。可以選擇顯示方式(菜單顯示屬性或僅顯示輪廓)，輸出方式(單個多頁PDF、多個單頁PDF、單個單頁PDF)，以及顏色(白底黑圖、黑底白圖、全彩)。設置完成后，直接點擊“導出”，設置文件輸出路徑，點擊“保存”按鈕即可完成PDF輸出。‌

‌導出Gerber文件‌：在嘉立創EDA專業版中，可以導出Gerber文件，這是PCB生產中常用的文件格式。導出時需要選擇相應的層和對象進行設置，確保輸出的文件符合生產需求。‌

‌導出SMT貼片所需的物料清單和坐標文件‌：在嘉立創EDA中，可以導出SMT貼片所需的物料清單和坐標文件，這有助于生產過程中的精確放置和組裝。

‌導出原理圖相關文件‌：選擇導出格式、物料清單、工程庫等操作，同時了解導出文件的用途和注意事項。‌

這些步驟幫助用戶在嘉立創EDA中進行有效的工程文件導出，確保生產過程中的順利進行。

嘉立創EDA功能介紹

1、原理圖繪制

方便快速的繪制原理圖，輕松分享你的作品

2、PCB設計

多層板，數千焊盤，依然能快速運行，布線流暢自如

3、電路仿真

集成了大量的仿真模型，現場調試前的仿真能節約你的時間與研發經費

4、PCB導入文件

可以導入Eagle, Altium Designer, Kicad, LTspice設計文件和庫文件

5、支持32個內層

6、支持設置層透明度

7、支持內層自定義名字

8、支持顯示焊盤的阻焊助焊

9、設計管理器的文件夾支持顯示數量，新增文件夾跳轉小圖標

10、設計管理器的分隔線支持上下調整

11、鋪銅和實心填充在繪制的工程中支持按Delete鍵或Backspace鍵撤銷到上一次的位置

12、PCB庫支持繪制矩形

13、擁有多個模塊可以選擇，支持原理圖模塊、支持PCB模塊

嘉立創EDA軟件特性

永久免費，云端設計

全新的交互式布線引擎，流暢，不卡頓，完全的獨立自主知識產權，下一代工程師的首選EDA工具

基于云端在線設計和瀏覽器運行，高效率，打開網站就能開始設計

全新引擎，強大設計功能

全新WebGL引擎，頁面結構，設計界面，更好的布線，順滑流暢不卡頓

百萬元件，全新結構左側樹

超過5萬器件的超大原理圖設計，全新的元件列表展示

電路設計，PCB設計功能

高度復用電路模塊化設計，流暢支持超過3w器件或10w焊盤的設計規模

嘉立創EDA軟件特色

1、支持用戶在線設計電路，實時查看電路設計進程

2、支持用戶注冊個人賬號登錄該軟件進行電路設計以及購買電子設備

3、能夠在保護用戶將原理圖轉換為PCB

4、為用戶提供了諸多的畫圖工具，諸如線條、多邊形以及圓弧等

5、軟件的主界面為用戶提供了QQ在線微信在線問題回答方式

6、軟件還提供了視頻教程，給用戶帶來更貼心的指導

嘉立創EDA軟件優勢

1、立創EDA提供一個元件庫，擁有需要添加元件的時候可以在軟件搜索

2、本軟件設計界面是文的，更加符合國內用戶的習慣

3、功能多個教程，啟動軟件就可以查看官方提供的教程

4、設計電路的工具很多，繪圖的工具也非常豐富

5、支持導出BOM，設計的內容可以導出BOM

6、EasyEDA源碼也是可以在軟件顯示的

7、提供多個畫線工具，在連接元件的時候更輕松

8、支持多個元件插入，在軟件就可以添加元件

9、支持導線添加，輕松為你的原理圖添加導線
