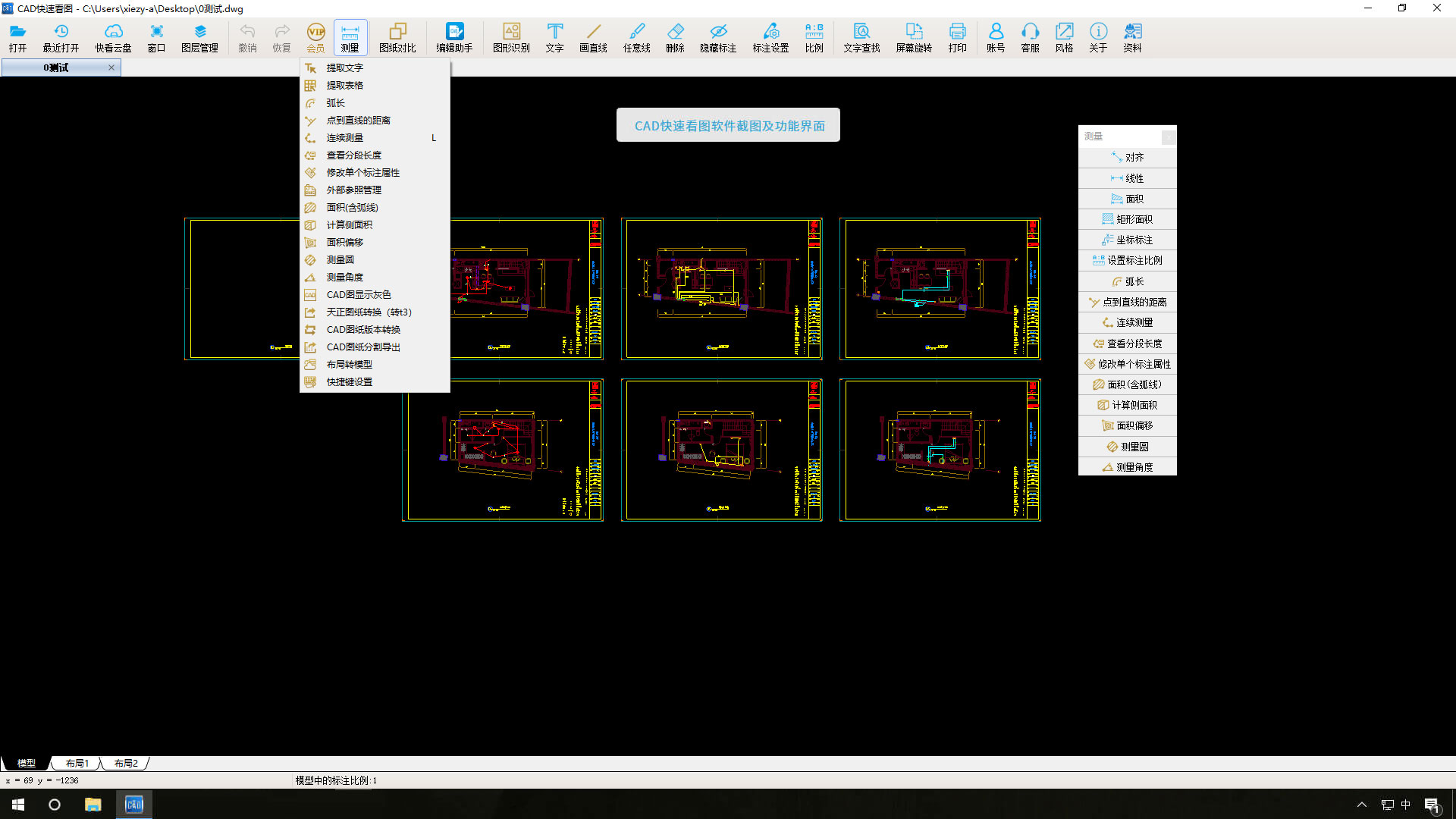

cad快速看圖是一個由國內自主研發的快速看CAD圖紙的軟件工具。支持不同設備類型使用，如蘋果IOS、安卓Android、電腦PC版等。cad快速看圖可以進行查看、測量距離、標記、拍照和錄音等功能，可以通過郵件和拷貝的方式將圖紙傳送到設備上，便能在線下現場使用，cad快速看圖是一款功能非常強大，擁有更多優勢和特點的一夸軟件，只需一鍵下載安裝便能即刻使用。

cad快速看圖導出pdf的方法

在CAD軟件中，將圖紙導出為PDF文件的步驟如下：

打開CAD軟件，例如AutoCAD或SolidWorks，并載入需要轉換的CAD文件。

選擇“文件”或“打印”菜單以進入打印設置界面。

在打印設置界面中，進行以下設置，選擇打印機。在打印機列表中選擇“Microsoft Print to PDF”或其他虛擬PDF打印機，選擇頁面設置。根據需要選擇紙張大小和打印方向，選擇打印范圍?？梢赃x擇整個圖紙或特定部分，進行其他設置。如線型、顏色等，根據需求進行調整。12

完成設置后，點擊“打印”按鈕。軟件將開始處理并生成PDF文件，在彈出的保存對話框中選擇文件的保存路徑和名稱，即可將CAD文件成功轉換為PDF格式。

cad快速看圖填充陰影的方法

在CAD中填充陰影可以通過以下步驟完成：

打開CAD軟件。如果是高版本的CAD，建議將界面調整至經典模式。

選擇工具欄中的“繪圖”選項，然后從下拉菜單中選擇“圖案填充”。

在“圖案填充”對話框中，首先設置填充樣式。例如，在機械行業中，可以選擇鋼鐵類，其圖例為45度斜杠。然后根據需要選擇合適的圖案。

設置填充的角度和比例。如果填充過于密集，可以適當調整這些參數，以達到理想的填充效果。

選擇需要填充的邊界。在“添加”中選擇“拾取點”，然后在需要填充的區域內點擊一點，確保選擇的是閉合區域。完成后，點擊回車鍵或空格鍵。

如果需要，可以繼續調整填充的顏色、角度和比例，直到滿意為止。

最后，點擊“確定”，完成陰影填充。

cad快速看圖輸入坐標點的方法

在CAD快速看圖軟件中輸入坐標點的步驟如下：

打開CAD快速看圖軟件。

選擇一張CAD圖紙打開。

在CAD快速看圖界面點擊“測量”圖標。

在下一個窗口選擇“坐標”。

在圖紙上選擇一個點進行坐標標注即可。

cad快速看圖刪除標注的方法

要在CAD快速看圖中刪除標注，可以按照以下步驟操作：

打開熊貓CAD看圖軟件或任何其他CAD看圖軟件。

打開需要刪除標注的CAD圖紙。

在工具欄上找到并點擊“刪除標注”按鈕。

選取想要刪除的標注，然后點擊確認。

如果需要刪除所有標注，可以使用鼠標右鍵點擊“刪除所有標注”。

另外，也可以使用命令行輸入特定的命令來刪除標注，例如輸入`QSE`并按回車鍵，然后選擇“轉角標注”并點擊DELETE鍵。

以上步驟可以幫助你在CAD快速看圖中成功刪除標注。

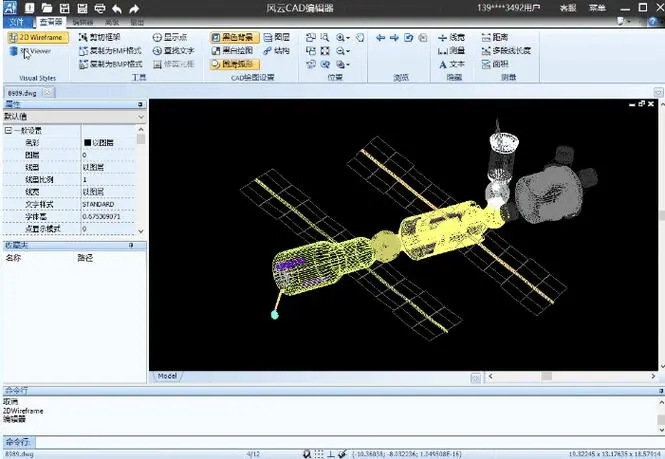

cad快速看圖看三維立體圖的方法

在CAD軟件中查看三維立體圖，用戶可以采取以下步驟：

打開CAD文件。首先，用戶需要打開含有三維圖形的CAD文件，如果用戶使用的是專門的CAD編輯器，可以直接將CAD文件拖放到軟件界面打開。

使用三維導航工具。在CAD編輯器中，用戶需要找到并使用三維導航工具來查看三維圖形，這通?？梢酝ㄟ^命令行輸入特定命令(如“3DORBIT”“3DFORBIT”或“3DCORBIT”)或通過軟件工具選項板中的相應圖標來實現。12

調整視角。使用這些工具后，用戶可以在三維空間中自由旋轉和查看圖形，用戶可以調整視角以更好地觀察三維圖形，有些軟件還允許用戶選擇不同的視覺樣式，如線框、隱藏線、概念等，以增強三維效果的顯示。

通過這些步驟，用戶就可以在CAD軟件中有效地查看和處理三維立體圖了。
